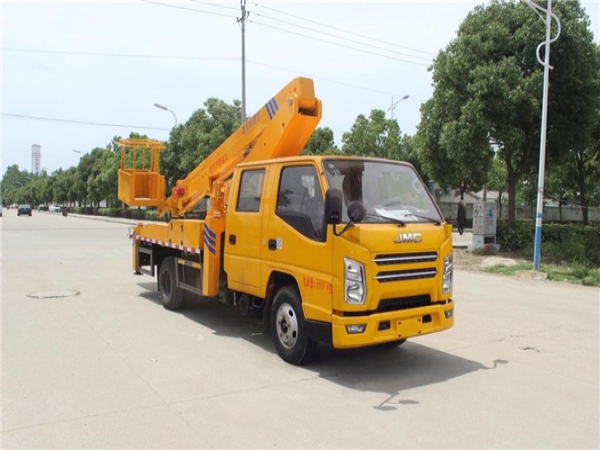

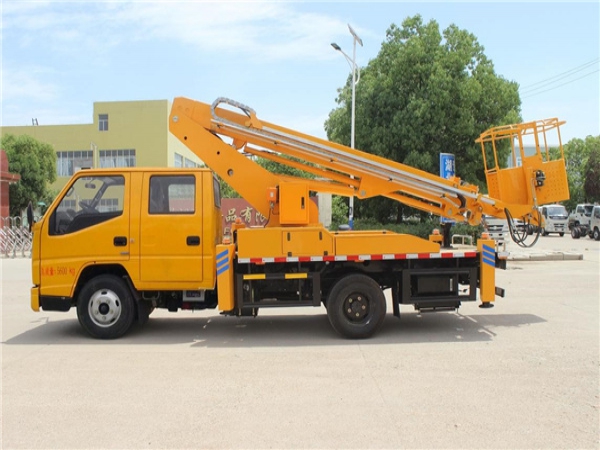

国六江铃20米高空作业车

类别

项目

单位

数据

尺寸参数

★总长

mm

7750

★总宽

mm

2000

★总高

mm

2950

质量参数

乘坐人数（含驾驶员）

人

2+3

总质量

kg

5600

主要性能参数

工作平台额定载荷

kg

200

**大作业高度★

m

21

★**大作业高度时作业幅度

m

4.4

★**大作业幅度

m

10.5

**大作业幅度时作业高度★

m

5

支腿跨距★

横向

mm

3605/3670

纵向

mm

3640/3810

臂架变幅时间

s

80

臂架回转速度

s/r

65

支腿收放时间

s

40

行驶参数

★前悬

mm

1075

★后悬

mm

2015

★后伸

mm

2000

★轴距

mm

3360

**高行驶速度

Km/h

**

**小离地间隙

mm

195

接近角

.

20

离去角

.

13

底盘

江铃 JX1061TSGA26

发动机

江铃柴油发动机，功率85KW，国六排放

驾驶室

双排座，可乘坐5人，驾驶室装备空调

围板及走台板

不锈钢围栏及防滑走台板

取力系统

机械操作

工作平台

1500x700x1**

臂架形式

★四节五边型工作臂，同步伸缩

回转装置

360度连续回转

支腿

★前X后H型，单独可调

操作

★工作平台和地面遥控器电气操作

**系统

电液比例**系统，实现无级调速

调平系统

液压自动调平

名称

简要说明

上下车自动互锁装置

★用于上下车互锁，防止误操作发生危险

支腿检测功能

当支腿出现不受力情况，智能限动，保护安全，

水平检测功能

★实时检测整车是否水平

应急电动应急泵

       当发动机及主泵发生故障时，可将工作人员送回到地面

紧急停止装置

用于紧急停止操作

夜间安全**示装置

在车辆上有工程频闪灯，照明灯
